三角波磁场的电磁流量测量

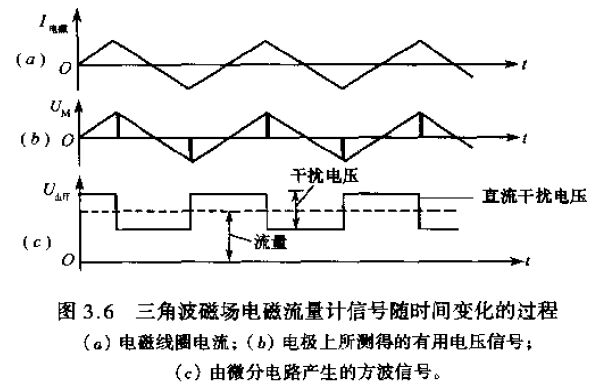

该方法与交变磁场不同.其磁场可使用周期性低频(0.8Hz)三角波电流产生。根据1-B- Um的比例关系，在电*处同样可获得低频三角波有用信号Um。两电*电压信号经过旁路电容送至差动放大器输入端。同时旁路电容分离出恒定的或缓慢变化的放大器输入*化电压。然后，经低通滤波器滤除高频干扰信号，从而获得有用电压信号Um，并由采样和存储电路采集并存储采样时刻内的近似*值信号。*后，通过微分电路产生与平均流量值成正比的直流电压信号。

其他的干扰电压，如按照U=-dΦ/dt由变送器产生的干扰和在三角波理想线性情况下分段阶梯信号的干扰，同样可用微分电路加以补偿。
