生活污水流量计
点击次数：1930 发布时间：2020-11-07 07:47:18
生活污水流量计产品概述
电磁流量计在结构上由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成与流量信号成正比的标准电信号输出，以进行显示，累计和调节控制。
生活污水流量计特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的*新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电*及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
生活污水流量计主要用途

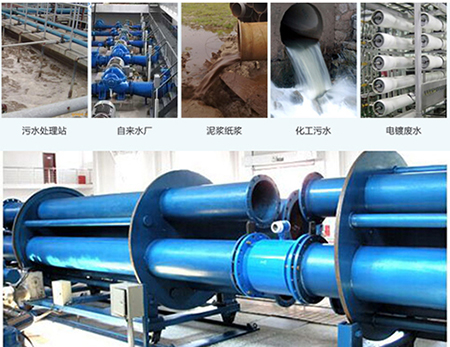

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
生活污水流量计技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、*高测量流速：10m/s;
4、精度表
5、流体电导率：≥ 5μS/cm;
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、*高流体温度
8、衬里材料：聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电*材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
生活污水流量计安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
生活污水流量计安装要求

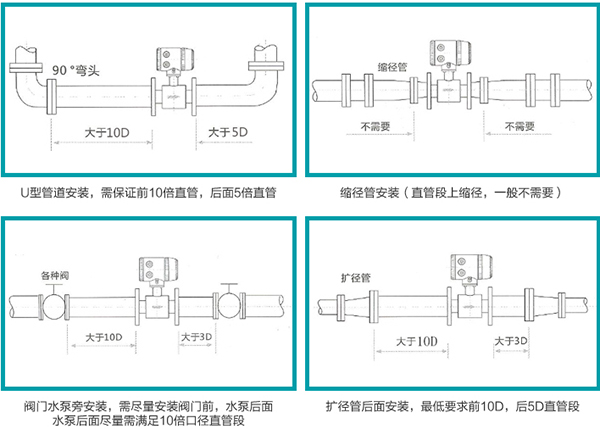

为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电*断路。
⑶ 对于液固两相流体，*好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
生活污水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
生活污水流量计工作原理

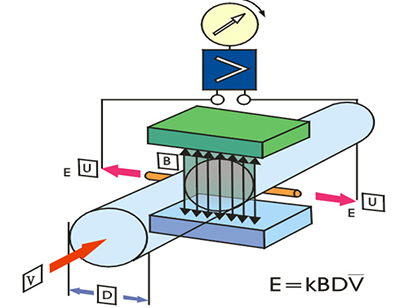

传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
生活污水流量计型式及结构
按用途分类
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构

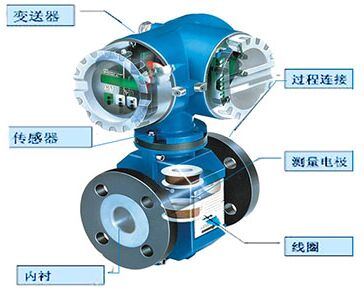

电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电*、励磁线圈、绝缘衬里、壳体等部分组成。
关于城市生活污水与工业废水的流量设计分析
关于几种常用的生活污水流量计价格的性能比较
如何通过检查传感器部件的阻值来判定生活污水流量计的故障
生活污水流量计使用中测量数据的异议比对和处理办法
生活污水管道流量计运行中产生故障与外界因素引起的故障分析
生活污水管道流量计可以解决恶劣环境下的可读性问题
生活污水管道流量计不能承受负压的原因及解决的办法
生活污水流量计精确测算自来水厂的水量情况
未来生活污水流量计测量技术的发展方向及趋势
生活污水流量计在凝结水精处理自动控制系统中的应用
因环境方面引起的生活污水流量计故障的主要原因
农村生活污水流量计标定的具体过程及需要注意的事项说明
城市生活污水流量计测量水煤浆流量不稳定原因分析
弯管出口流速畸变对化工生活污水流量计的影响
生活污水流量计测量含有其他混合物的液体时有哪些影响
大流量水计量工程中化工生活污水流量计所起到的重要作用
农村生活污水流量计在应用中的信号基准确定与直流噪声干扰
生活污水流量计在烟草定量加水系统改造及PLC系统设计
停机状态下的生活污水流量计保养方法
生活污水流量计安装要求
污水处理中生活污水流量计价格的分类选型及应用
生活污水流量计,污水流量计dn200
生活污水流量计,腐蚀性污水流量计
生活污水流量计,污水厂进水流量计
生活污水流量计,电磁污水流量计
生活污水流量计,dn100污水流量计
生活污水流量计,dn200污水流量计
生活污水管道流量计受益于与环境相关的流量应用中的繁荣
生活污水流量计,污水流量计厂家
生活污水流量计价格
电磁流量计在结构上由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成与流量信号成正比的标准电信号输出，以进行显示，累计和调节控制。
生活污水流量计特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的*新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电*及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
生活污水流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
生活污水流量计技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、*高测量流速：10m/s;
4、精度表
| 通径(mm) | 流速(m/s) | 基本误差 |
| DN10，15，700~2000 | ≥1m/s | ±0.5%R |
| ＜1m/s | ±3mm/s | |
| DN20~600 | ≥1m/s | ±0.3%R |
| ＜1m/s | ±2mm/s |
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、*高流体温度
| 衬里材料 | 分体型 | 一体型 |
| 聚四氟乙烯(PTFE) | 100℃;特殊订货150℃ | 70℃ |
| 氯丁橡胶 | 70℃;特殊订货120℃ | |
| 聚全氟乙丙烯(F46) | 100℃ | |
| 聚氯合乙烯(FS) | 80℃ | |
| 聚氨酯 | 45℃;80℃订货时注明 |
9、电*材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
生活污水流量计安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
生活污水流量计安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电*断路。
⑶ 对于液固两相流体，*好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
生活污水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
生活污水流量计工作原理
传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
生活污水流量计型式及结构
按用途分类
| 种类 | 用途 |
| 普通型 | 在通常环境下使用 |
| 防爆型 | 在爆炸性气体的环境下使用 |
| 卫生型 | 使用在有卫生要求的条件下 |
| 沉浸型 | 符合GB4208防护等级IP68 |
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电*、励磁线圈、绝缘衬里、壳体等部分组成。
