高温投入式液位计原理
点击次数：2176 发布时间：2021-07-21 01:57:39
高温投入式液位计由高性能压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

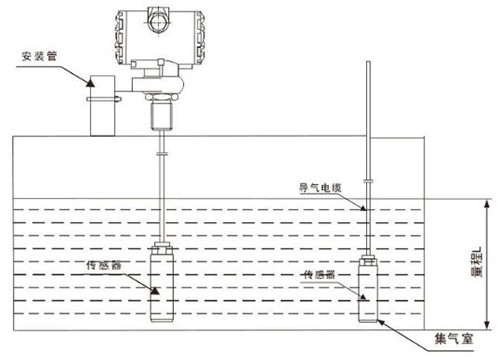

高温投入式液位计测量原理：
当高温投入式液位计投入到被测液体中某一深度时，传感器迎液面受到的压力公
高温投入式液位计工作原理式为：Ρ = ρ .g.H + Po
式中：
P ：变送器迎液面所受压力
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
