测量液体流量计的安装位置

U9彩票799cc①测量液体流量计安装位置

◆测量液体流量计应安装在干燥通风处，通常应避免安装在易积水的地方。

U9彩票799cc◆测量液体流量计应尽量避免日晒雨淋，露天安装时，应有遮挡雨水和防晒设施。环境温度在-20C~+60C之间。

U9彩票799cc◆测量液体流量计应避免安装在温度变化很大的场所和受到设备的高温辐射，若必须安装时，须有隔热通风的措施。

◆测量液体流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风及防腐措施。

U9彩票799cc◆测量液体流量计安装场所尽可能避免强烈震动，如管道振动大，在测量液体流量计两边应有固定管道的支架。

◆具有IP68(水下3米)防护等级的测量液体流量计传感器部分可以放置在水中；防护等级为IP65的测量液体流量计不可浸入水中。

②避免磁场干扰

测量液体流量计不要安装在容易引起电磁干扰的电动机、变压器或其他动力电源附近。测量液体流量计不要安装在变频器附近或从变频器配电柜取电，避免干扰。

③直管段长度

为确保流量计测量精度，建议应保证传感器上游管段长度至少应为5倍管径(5D)，下游直管段长度至少应为3倍管径(3D)。

④维修空间

为了安装、维护、保养方便，在测量液体流量计周围需有充裕的安装空间。

U9彩票799cc⑤对工艺上不允许流量中断的管道

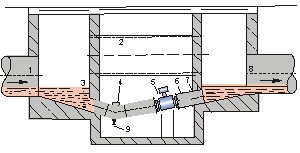

在安装测量液体流量计时应加设旁路通管和清洗口，如图所示，这种装置可在流量计退出使用的情况下，保证设备系统连续工作。

U9彩票799cc⑥测量液体流量计的支撑

不要孤立的安装测量液体流量计在自由震动的管道上，应该使用一个安装底座来固定测量管。当测量液体流量计需在地下安装时，进、出两端管道均应设置支撑物， 并在流量计上方安装金属防护板。
